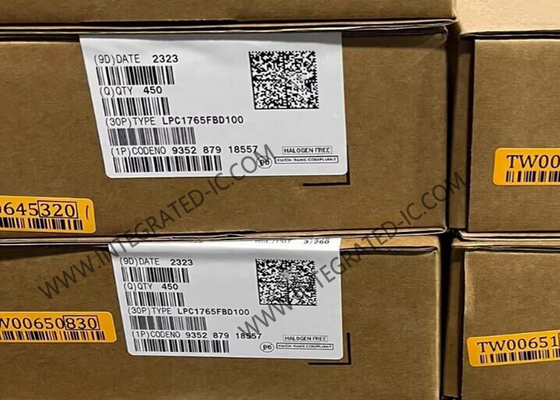

LPC1765FBD100 میکروکنترلر MCU 100MHz ARM Cortex M3 هدف کلی MCU LQFP-100

LPC1765FBD100 میکروکنترلر MCU 100MHz ARM Cortex M3 هدف کلی MCU LQFP-100

توضیحات محصول LPC1765FBD100
LPC1765FBD100 یک میکروکنترلر Cortex-M3 برای کاربردهای جاسازی شده است که دارای سطح بالایی از ادغام و مصرف انرژی کم در فرکانس های 100 MHz است.ویژگی ها شامل 256 کیلو بایت حافظه فلش، 64 کیلو بایت حافظه داده، دستگاه USB / میزبان / OTG، کنترل کننده DMA 8 کانال، 4 UARTs، 2 کانال CAN، 3 SSP / SPI، 3 I2C، I2S، 8 کانال ADC 12 بیتی، DAC 10 بیتی، کنترل موتور PWM،رابط Quadrature Encoder، 4 تایمر عمومی، 6 خروجی PWM عمومی، ساعت زمان واقعی با قدرت بسیار کم با تغذیه باتری جداگانه و حداکثر 70 پین I / O عمومی.

مشخصات LPC1765FBD100

ویژگی های LPC1765FBD100
پردازنده Arm® Cortex®-M3، که در فرکانس های تا 100 مگاهرتز کار می کند
کنترل کننده متناوب متداول (NVIC)
تا 256 کیلو بایت حافظه برنامه نویسی فلش روی تراشه
تا 64 کیلو بایت SRAM روی تراشه
برنامه نویسی در سیستم (ISP) و برنامه نویسی در برنامه (IAP)
کنترل کننده DMA هشت کانال (GPDMA)
دستگاه USB 2.0 با سرعت کامل / میزبان / کنترل کننده OTG
چهار UART با تولید نرخ baud کسری، پشتیبانی داخلی FIFO و DMA
کنترل کننده CAN 2.0B با دو کانال
کنترل کننده SPI با ارتباطات همزمان، سریال، دوگانه کامل
دو کنترل کننده SSP با قابلیت FIFO و چند پروتکل
سه رابط پیشرفته I2C
رابط I2S (Inter-IC Sound)
۷۰ پین I/O (GPIO) با مقاومت های قابل تنظیم
تبدیل کننده آنالوگ/دیجیتال (ADC) 12 بیتی/8چ با نرخ تبدیل تا 200 kHz
10 بیتی دیجیتال/آنالوگ کنورتر (DAC) با تایمر تبدیل اختصاصی و DMA
چهار تایمر یا شمارنده با هدف کلی
یک PWM کنترل موتور با پشتیبانی برای کنترل موتور سه فاز
رابط کدگذاری مربع که می تواند یک کدگذاری مربع خارجی را نظارت کند
یک PWM استاندارد / بلوک تایمر با ورودی شمارش خارجی
RTC با قدرت پایین با یک دامنه قدرت جداگانه و نوسانگر اختصاصی
ساعت نگهدارنده سگ (WDT)
تایمر تیک سیستم Arm Cortex-M3، از جمله یک گزینه ورودی ساعت خارجی
تایمر وقفه تکراری وقفه های قابل برنامه ریزی و تکراری را فراهم می کند
هر دوربين دارای جدا کننده ساعت خود را برای صرفه جویی بیشتر در انرژی
رابط استاندارد تست / عیب یابی JTAG برای سازگاری با ابزارهای موجود
واحد مدیریت برق (PMU) یکپارچه
چهار حالت کاهش قدرت: خواب، خواب عمیق، خاموش کردن قدرت و خاموش کردن قدرت
منبع برق واحد 3.3 ولت (2.4 ولت تا 3.6 ولت)
چهار ورودی قطع خارجی قابل تنظیم به عنوان حساس لبه / سطح
ورودی قطع غیر قابل نقاب (NMI)
کنترل کننده وقفه بیدار (WIC)
بیدار شدن پردازنده از حالت Power-down از طریق هر گونه وقفه
تشخیص خاموشی با آستانه جداگانه برای قطع و تنظیم مجدد اجباری
تنظیم مجدد قدرت (POR)
نوسانگر کریستالی با محدوده کاری 1 تا 25 مگاهرتز
نوسانگر RC داخلی 4 مگاهرتز به دقت 1٪ تنظیم شده است
حفاظت از خواندن کد (CRP) با سطوح امنیتی مختلف
شماره سریال دستگاه برای اهداف شناسایی

کاربرد LPC1765FBD100
ماشین آلات
نورپردازی خارجی پیشرفته خودرو
تهویه گرمایش و تهویه مطبوع (HVAC)
واحد کنترل موتور موتورسیکلت (ECU) و کنترل موتور کوچک
مصرف کننده
تهویه مطبوع
دستگاه های شنوایی
لوازم خانگی اصلی
دستگاه رباتیک
دستگاه های کوچک و متوسط
صنعت
موتور 3 فاز AC
شناسایی اتوماتیک خودرو
گاز سنج خودرو
شمارنده برق
اندازه گرما
پنل کنترل خانه
کنترل حرکت و رباتیک
موتورهای محرک
موتور هم زمان مقناطیسی دائمی (PMSM)
کنورتر شبکه برق
روشنایی هوشمند
سوکت برق هوشمند
ساعت هوشمند و مچ بند
بلیط حمل و نقل
آب سنج

انواع دیگر محصولات عرضه

سوالات عمومی

س: آیا محصولات شما اصلی هستند؟

A: بله، تمام محصولات اصلی هستند، واردات جدید اصلی هدف ما است.

سوال: شما چه گواهینامه ای دارید؟

A: ما یک شرکت صدور گواهینامه ISO 9001: 2015 و عضو ERAI هستیم.

س: آیا می توانید سفارش کمی یا نمونه را پشتیبانی کنید؟ آیا نمونه رایگان است؟

A:بله، ما از سفارش نمونه و سفارش کوچک پشتیبانی می کنیم. هزینه نمونه با توجه به سفارش یا پروژه شما متفاوت است.

سوال: چطور سفارشم را ارسال کنم؟ آیا امن است؟

A: ما از اکسپرس برای حمل و نقل استفاده می کنیم، مانند DHL،Fedex،UPS،TNT،EMS. ما همچنین می توانیم از انتقال دهنده پیشنهادی شما استفاده کنیم.محصولات در بسته بندی خوب و اطمینان از ایمنی و ما مسئول آسیب محصول به سفارش خود را.

سوال: زمان تحویل چطوره؟

A: ما می توانیم قطعات موجود را در عرض 5 روز کاری ارسال کنیم. اگر بدون موجودی، ما زمان سرب را بر اساس مقدار سفارش شما تأیید خواهیم کرد.
