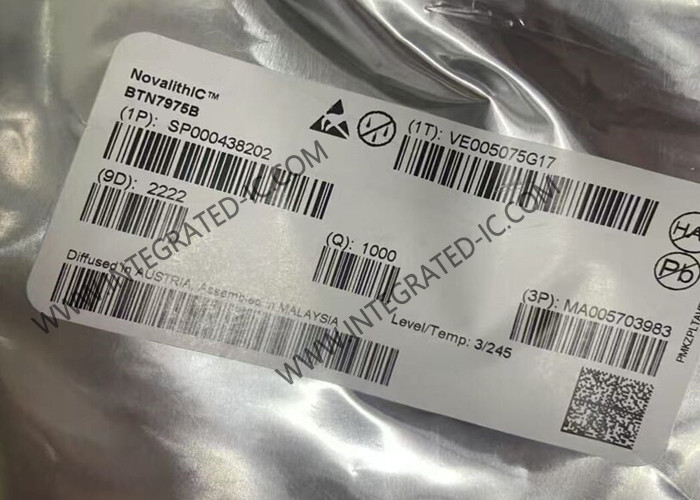

BTN7975B چیپ مدار یکپارچه یکپارچه جریان بالا PN نیمه پل موتور درایو

BTN7975B چیپ مدار یکپارچه یکپارچه جریان بالا PN نیمه پل موتور درایو

توضیحات محصول BTN7975B
BTN7975B یک پل نیمه متراکم با جریان بالا برای کاربردهای محرک است.این بخش از خانواده NovalithICTM است که شامل یک MOSFET p-channel highside و یک MOSFET n-channel lowside با یک driver IC در یک بسته است.با توجه به سوئیچ P-channel highside نیاز به یک پمپ شارژ از بین می رود و در نتیجه EMI را به حداقل می رساند.اتصال به یک میکروکنترلر توسط IC درایور یکپارچه که دارای ورودی های سطح منطقی است آسان می شود، تشخیص با پرچم وضعیت، تنظیم نرخ مرگ، تولید زمان مرده و محافظت در برابر بیش از حد درجه حرارت، ولتاژ بالا، ولتاژ پایین، جریان بالا و مدار کوتاه.

BTN7975B یک راه حل بهینه هزینه برای محرک های موتور PWM با جریان بالا با مصرف بسیار کم از فضای هیئت مدیره را فراهم می کند.

مشخصات BTN7975B
مقاومت مسیر حداکثر30.5 m92 @ 150.C (معمولاً 16 mQ @ 25 °C)
سمت بالا: حداکثر 12.8 mQ @ 150 °C (معمولاً 7 mQ @ 25 °C)
پایین: حداکثر.17.7mQ@150°C ((معمولا.9mQ@25°C)
جریان بی حرکت کم از نوع 7 puA @ 25 °C
قابلیت PWM تا 25 kHz در ترکیب با چرخ آزاد فعال
محدوده جریان حالت سوئیچ برای کاهش ضایعات برق در جریان بیش از حد
سطح محدودی جریان 50 A دقیقه I 70 A نوع (بسته پایین)
تشخیص وضعیت پرچم
درجه حرارت بیش از حد با رفتار قفل خاموش می شود
ولتاژ فوق العاده
ولتاژ پایین قطع شد
مدار راننده با ورودی های سطح منطقی
نرخ های قابل تنظیم برای EMI بهینه شده
کار کردن تا 28 ولت
محصول سبز (مطابق با RoHS)
AEC واجد شرایط
