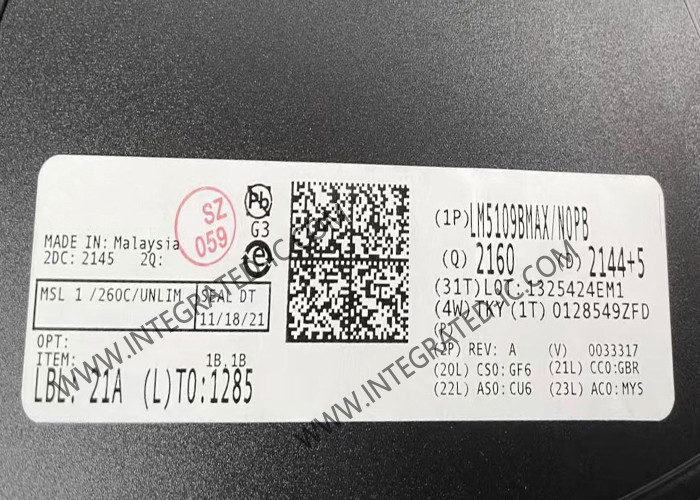

LM5109BMAX تراشه مدار یکپارچه 1A اوج نیمه پل دروازه راننده SOIC-8

LM5109BMAX تراشه مدار یکپارچه 1A اوج نیمه پل دروازه راننده SOIC-8

توضیحات محصول LM5109BMAX

LM5109BMAX یک درایور دروازه ولتاژ بالا و مقرون به صرفه است که برای هدایت MOSFET های N-channel در سمت بالا و پایین در یک پیکربندی همگام یا نیمه پل طراحی شده است.درایور شناور سمت بالا قادر به کار با ولتاژ ریل تا 90 ولت است.

LM5109BMAX~ خروجی ها به طور مستقل با TTL مقرون به صرفه و آستانه های ورودی سازگار با CMOS کنترل می شوند.تکنولوژی تغییر سطح قوی در سرعت بالا کار می کند در حالی که مصرف انرژی کم و ارائه انتقال سطح تمیز از منطق ورودی کنترل به راننده دروازه سمت بالاقفل ولتاژ پایین هم در سمت پایین و هم در سمت بالا فراهم شده است.

LM5109BMAX در بسته های 8-pin SOIC و WSON 8-pin با تقویت حرارتی در دسترس است.

مشخصات LM5109BMAX

ویژگی های LM5109BMAX

هر دو یک MOSFET کانال N با طرف بالا و طرف پایین را هدایت می کند
1-A جریان خروجی اوج (1.0-A Sink و 1.0-A Source)
ورودی های سازگار با TTL مستقل و CMOS
ولتاژ تغذیه بوت استرپ به 108-V DC
زمان تکثیر سریع (معمولاً 30 دقیقه)
با بار 1000 پافن با زمان بالا رفتن و افت 15n
تطبیق بسیار عالی تاخیر در تکثیر (2ns معمولی)
قفل ولتاژ پایین ریل تامین
مصرف کم برق

کاربرد LM5109BMAX

مبدل های فشار و کشش فعلی فدرال رزرو
مبدل های قدرت نیمه و پل کامل
محرک های جامد
دو کنورتر قدرت جلو سوئیچ

نمودار بلوکی ساده LM5109BMAX
