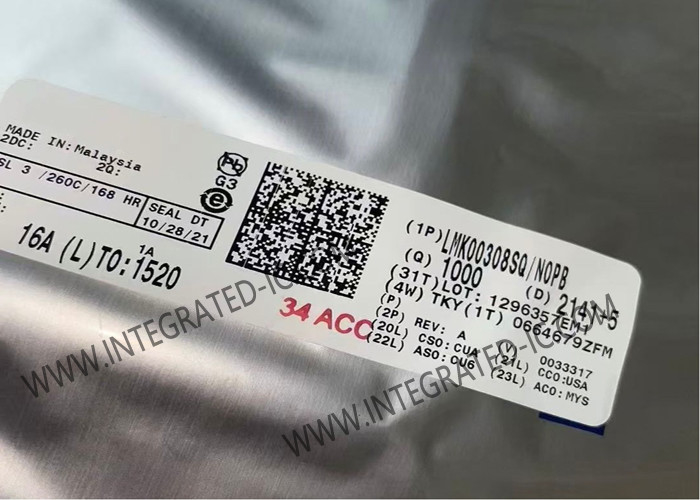

LMK00308SQ تراشه مدار یکپارچه 3.1GHz 8-خرید توپیر ساعت بافرها WQFN-40

LMK00308SQ تراشه مدار یکپارچه 3.1GHz 8-خرید توپیر ساعت بافرها WQFN-40

توضیحات محصول LMK00308SQ

LMK00308SQ یک بافره ی فرقی ۳ گیگاهرتز و ۸ خروجی است که برای توزیع ساعت/داده های با فرکانس بالا و جیتر پایین و ترجمه سطح طراحی شده است.ساعت ورودی می تواند از دو ورودی جهانی یا یک ورودی کریستالی انتخاب شودساعت ورودی انتخاب شده به دو بانک از 4 خروجی دیفرانسیل و یک خروجی LVCMOS توزیع می شود. هر دو بانک خروجی دیفرانسیل می توانند به طور مستقل به عنوان رانندگان LVPECL، LVDS یا HCSL پیکربندی شوند.,یا غیرفعال است. خروجی LVCMOS دارای ورودی فعال هم زمان برای کار بدون پالس کوچک است که هنگامی که فعال یا غیرفعال است.

LMK00308SQ از یک منبع اصلی 3.3 ولت و 3 منبع خروجی مستقل 3.3 ولت / 2.5 ولت کار می کند.که آن را برای جایگزینی دستگاه های بافری با خروجی ثابت در حالی که افزایش حاشیه زمان در سیستم ایده آل می کند.

مشخصات LMK00308SQ

ویژگی های LMK00308SQ

3مُلپکسسر ورودی:
- دو ورودی جهانی تا 3.1 گیگاهرتز کار می کنند و LVPECL، LVDS، CML، SSTL، HSTL، HCSL یا ساعت های تک سر را می پذیرند
- یک ورودی کریستالی یک ساعت کریستالی یا تک پایانی 10 تا 40 مگاهرتز را می پذیرد
دو بانک با چهار خروجی متفاوت هرکدام:
- LVPECL، LVDS، HCSL، یا Hi-Z (به هر بانک انتخاب می شود)
- LVPECL Additive Jitter با LMK03806 منبع ساعت در 156.25 مگاهرتز:
- 20 fs RMS (10 kHz تا 1 MHz)
- 51 fs RMS (12 kHz تا 20 MHz)
PSRR بالا: -65 / -76 dBc (LVPECL/LVDS) در 156.25 MHz
خروجی LVCMOS با ورودی فعال همزمان
پیکربندی کنترل شده توسط پین
منبع برق هسته VCC: 3.3 V ± 5٪
3 منبع خروجی مستقل VCCO: 3.3 V/2.5 V ± 5٪
محدوده دمای صنعتی: -40°C تا +85°C
WQFN 40 سرب (6 mm × 6 mm)

کاربرد LMK00308SQ

توزیع ساعت و ترجمه سطح برای ADC ها، DAC ها، Multi-Gigabit Ethernet، XAUI، کانال فیبر، SATA/SAS، SONET/SDH، CPRI، Backplanes فرکانس بالا
سوئیچ ها، روترها، کارت های خط، کارت های زمان بندی
سرورها، محاسبات، PCI Express (PCIe 3.0)
واحدهای رادیویی از راه دور و واحدهای باند پایه
