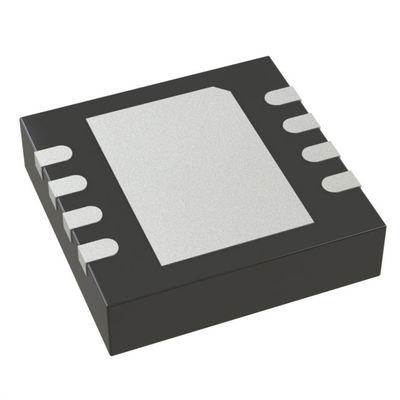

LTC4372CDD کنترل کننده دیود ایده آل IC با ولتاژ ورودی گسترده و خاموش شدن سریع

LTC4372CDD یک کنترل‌کننده دیود ایده‌آل با جریان کم است که در یک بسته DFN جمع‌وجور 3×3 میلی‌متری قرار گرفته و برای توزیع انرژی اضافی چند باتری، زنجیره‌های منبع تغذیه سروو و سنسور در روبات‌های انسان‌نما طراحی شده است. با جایگزینی دیودهای شاتکی با N-MOSFET های خارجی، تلفات هدایت رو به جلو و تولید گرما را به میزان قابل توجهی کاهش می دهد.

با جریان خاموش عملیاتی فقط 5μA و جریان خاموش 0.5μA، برای حرکت متناوب و حالت های آماده به کار طولانی معمولی ربات ها مناسب است و به طور موثر عمر باتری کلی سیستم را افزایش می دهد.

پشتیبانی از محدوده ولتاژ ورودی گسترده ای از 2.5 ولت تا 80 ولت، سازگار با هر دو سیستم باس ولتاژ بالا 48 ولت و منبع تغذیه سنسور ولتاژ پایین در روبات ها. دارای قابلیت خاموش کردن معکوس فوق سریع ≤1.5μs، به سرعت جریان معکوس را در هنگام از دست دادن باتری یا نوسانات شروع/توقف سروو برای محافظت از باتری، آی سی های راننده و سنسورهای بینایی مسدود می کند.

این می تواند ماسفت های پشت سر هم را برای دستیابی به سرکوب ولتاژ و سوئیچینگ بار هدایت کند. همراه با رتبه ولتاژ معکوس 28-V، در برابر خطاهای منبع تغذیه ناشی از اتصالات معکوس کابل ربات و ارتعاشات مقاومت می کند و در نتیجه پایداری منبع تغذیه و ایمنی سیستم را افزایش می دهد. بسته فوق العاده فشرده آن باعث صرفه جویی در فضا در برد توزیع برق محدود ربات می شود.

• با تعویض دیود برق شاتکی اتلاف انرژی را کاهش می دهد
• جریان خاموش کم: 5μA عامل
• محدوده ولتاژ عملیاتی گسترده: 2.5 ولت تا 80 ولت
• حفاظت از منبع تغذیه معکوس تا -28 ولت
• نیازی به گیره ورودی TVS نیست
• درایو MOSFET کانال N خارجی سمت بالا
• ماسفت های پشت به پشت را برای کنترل هجومی و سوئیچینگ بار هدایت می کند
• ورودی خاموش برای کنترل روشن/خاموش
• خاموش کردن سریع جریان معکوس در 1.5μs
• بسته های MSOP 8 لید و 3 میلی متر × 3 میلی متر DFN

• حفاظت از باتری خودرو
• منابع تغذیه اضافی
• ابزار دقیق قابل حمل
• سیستم های انرژی خورشیدی
• کاربردهای برداشت انرژی
• تامین هولداپ
• ربات های انسان نما
