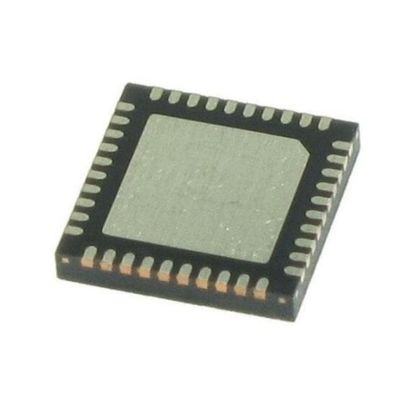

سوئیچ انتخاب منبع تراشه مدار مجتمع MAX17614ATP کانال N یا کنترلر با محافظ ولتاژ 60 ولت و محدودیت جریان قابل برنامه ریزی 3 آمپر

MAX17614ATP یک سوئیچ انتخاب منبع بسیار یکپارچه و کنترل کننده دیود ایده آل با MOSFET های N-channel back-to-back است که در یک بسته فشرده 4mm × 4mm TQFN قرار دارد.مناسب برای کاربردهایی مانند servos مشترک در روبات های انسان نما است، افزونه های چند منبع برق و سناریوهای منبع برق توزیع شده سنسور.

FET های دو کانال N ساخته شده امکان انتخاب بدون درز OR را بین چندین منبع باتری یا منبع تغذیه با مسدود کردن جریان معکوس در کمتر از 140 ns فراهم می کنند.از دست دادن رسانا به طور قابل توجهی کمتر از دیود های استاندارد است، به منظور رسیدگی به مسائل مانند تغییر بین باتری های اصلی و پشتیبان در روبات ها و همچنین آسیب به سرو موتورها و سنسورها ناشی از جریان معکوس در طول قطع برق.آن را پشتیبانی از دروازه های از راه دور از یک واحد واحد منبع تغذیه مشترک از طریق پین کنترل اصلی EN، تسهیل مدیریت قدرت طبقه بندی شده برای کل سیستم.

مقاومت در برابر ولتاژ بالا تا +60 و تا -65 ولت؛ دارای آستانه های زیر ولتاژ و فوق ولتاژ قابل برنامه ریزی از 4.5 ولت تا 60 ولت است.سازگار با باتری های اصلی 48 ولت لیتیوم یون برای ربات های انسان نما و چندین منبع انرژی کم ولتاژ برای سنسورها؛ حداکثر 3A محدوده جریان قابل برنامه ریزی (قابل تنظیم از 0.15A تا 3A) ، با دقت محدوده جریان ±3.3٪ در سراسر طیف دمایی کامل،برای پوشش محدوده مصرف برق در محرک های servo تک مفصل.

حفاظت از جریان بیش از حد سه حالت را پشتیبانی می کند: دوباره امتحان خودکار، محدود کردن جریان مداوم و قفل کردن، تغذیه به جریان های انتقالی که در طول حرکت و گرفتن ربات مواجه می شوند.خاموش شدن حرارتی یکپارچه و خروجی های علامت خطای UV / OV / بیش از حد جریان، MCU را قادر می سازد تا ناهنجاری های منبع تغذیه مشترک را در زمان واقعی تشخیص دهد، به سرعت آنها را به سیستم کنترل حرکت گزارش می دهد تا از فرار مفاصل جلوگیری شود. طیف گسترده ای از دمای کار از -40 °C تا + 125 °C،مناسب برای محیط های تولید گرما از حرکت مداوم رباتیک طولانی مدت.

یک تراشه واحد مدارهای سوئیچ، محدوده جریان و محافظت را ادغام می کند، تعداد اجزای محیطی را به طور قابل توجهی کاهش می دهد.بسته بندی کوچک از فضای PCB های محدود در مفاصل ربات صرفه جویی می کند، حجم و وزن ماژول های منبع برق توزیع شده را کاهش می دهد و امکان طراحی سبک وزن کل ماشین را افزایش می دهد.که آن را مناسب برای معماری های چند گره توزیع شده منبع برق می کند.
