جزئیات محصول:
|
| شماره قطعه: | STGW25M120DF3 | نوع IGBT: | توقف میدان سنگر |
|---|---|---|---|
| ولتاژ - خرابی امیتر کلکتور (حداکثر): | 1200 V | فعلی - گردآورنده (IC) (حداکثر): | 50 A |
| جریان - پالس جمع کننده (Icm): | 100 A | Vce(on) (Max) @ Vge، Ic: | 2.3 ولت @ 15 ولت، 25 آمپر |

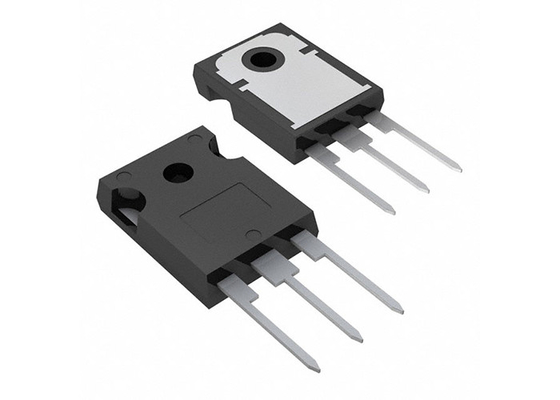

ترازستورهای توقف میدان خندق IGBT 1200 ولت
توضیحات محصول STGW25M120DF3
STGW25M120DF3 یک IGBT است که با استفاده از یک ساختار پیشرفته اختصاصی خندق دروازه میدان توقف توسعه یافته است. این دستگاه بخشی از IGBT های سری M است،که تعادل مطلوب بین عملکرد سیستم اینورتر و بهره وری را نشان می دهند که در آن عملکرد کم ضرر و مدار کوتاه ضروری است..
مشخصات STGW25M120DF3
|
شماره بخش |
STGW25M120DF3 |
|
قدرت - حداکثر |
۳۷۵ وات |
|
تغییر انرژی |
850μJ (در حال روشن شدن) ، 1.3mJ (در حال خاموش شدن) |
|
نوع ورودی |
استاندارد |
|
هزینه دروازه |
85 سال بعد از میلاد |
|
Td (انشعاب / خاموش) @ 25°C |
28ns/150ns |
|
حالت آزمایش |
۶۰۰ ولت، ۲۵ آ، ۱۵ اوم، ۱۵ ولت |
|
زمان برگشت بازیابی (trr) |
265 ns |
|
دمای کار |
-55°C ~ 175°C (TJ) |
|
نوع نصب |
از طریق سوراخ |
ویژگی های STGW25M120DF3
حداکثر دمای اتصال: TJ = 175 °C
10 μs زمان مقاومت در معرض مدار کوتاه
VCE پایین ((sat) = 1.85 V (معمولا) @ IC = 25 A
توزیع پارامتر تنگ
ضریب دمای مثبت VCE (sat)
مقاومت حرارتی پایین
دیود ضد موازی با بازیابی نرم و سریع
کاربرد STGW25M120DF3
درایو های صنعتی
UPS
انرژی خورشیدی
جوشکاری
