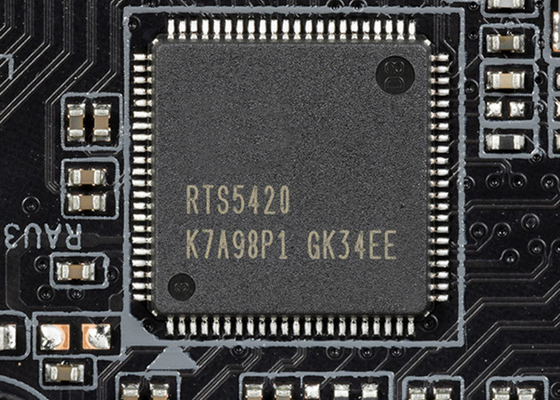

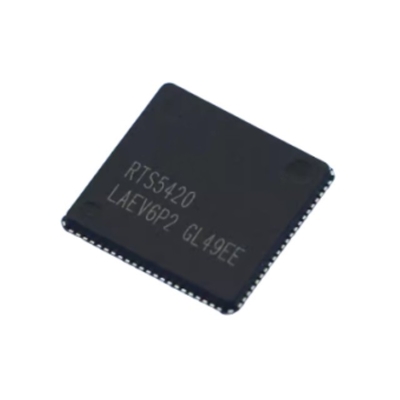

تراشه مدار مجتمع RTS5420 USB3.2 کنترلر هاب 4 پورت Gen2x1 QFN-88

تراشه مدار یکپارچه RTS5420 USB3.2 Gen2x1 4-Port Hub Controller QFN-88

شرحRTS5420

RTS5420 یک کنترل کننده پیشرفته USB3.2 Gen2x1 Hub است که به عنوان یک هاب USB3.2 Gen2x1 4 پورت و یک هاب USB2.0 4 پورت عمل می کند. از مشخصات USB3.2 Gen2x1 و USB2.0 پشتیبانی می کند.و به طور کامل از USB3 پشتیبانی می کند.2 Gen1 (USB3.0) ،USB1.1بر اساس معماری MCU ، RTS5420 می تواند به راحتی FW را برای به روزرسانی مشخصات آینده به روزرسانی کند یا با استفاده از یک ابزار ISP سفارشی سازی ویژگی های آسان را ارائه دهد.

با یک کاربری هوشمند RT، RTS5420 از اکثر راه حل های شارژ محبوب پشتیبانی می کند و از BC1 پشتیبانی می کند.2علاوه بر این، پورت های شارژر اپل و سامسونگ در هر پورت از طریق مکانیسم RTS5420 ′s Auto-Detection-Switch شبیه سازی می شوند.

عملکرد ACA-Docking تعریف شده توسط مشخصات BC1.2 نیز توسط پورت فوقانی RTS5420 پشتیبانی می شود. هنگامی که یک دستگاه که از ویژگی ACA-Dock BC1 پشتیبانی می کند.2 مشخصات به یک ACA-Dock متصل است، آن را به عنوان میزبان به دستگاه های محیطی USB مختلف، مانند یک هاب، صفحه کلید، ماوس، پرینتر، و غیره، در حالی که همزمان این دستگاه خواهد شد دریافت یک شارژ.

دومین تابع شارژر در پورت رو به جلو RTS5420 به نام عملکرد تشخیص شارژر است. RTS5420 از مکانیسم تشخیص خودکار و سوئیچ پشتیبانی می کند؛ می تواند نوع BC1 را تشخیص دهد.2 دستگاه متصل به پورت بالابرد، از جمله CDP، DCP و SDP، و دستگاه متصل شده را در حالت صحیح شارژ کنید.

هزینه BOM از طریق ترکیبی از عوامل کاهش می یابد. RTS5420 10Gbps را در هر پورت مستقر می کند، یک تنظیم کننده LDO یکپارچه شده و 3.3V پایدار را برای RTS5420 تامین می کند،و در نهایت یک دستگاه بیلبورد پیکربندی می شود هنگامی که حالت Alt اعمال می شود..

ویژگی هاازRTS5420

• از مشخصات USB 1 پشتیبانی می کند1، 2.0، 3.0، 3.1، و 3.2

• همزمان USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0), USB2.0، USB11

• معماری MTT (Multiple Transaction Translator) برای USB20

• تمام حالت های قدرت L0/L1/L2 برای USB20، USB11

• تمام حالت های قدرت U0/U1/U2/U3 برای USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0)

• LDM (مقادیر تاخیر پیوند) برای برنامه USB3.2 Gen2x1

• PTM (معاینه دقیق زمان) برای برنامه USB3.2 Gen2x1

• انتقال چندگانه برای برنامه USB3.2 Gen2x1

• داوری دایره ای وزن شده برای کنترل پهنای باند USB3.2 Gen1/Gen2x1

• RT شارژر هوشمند

• حالت USB-IF BC1.2 SDP/CDP/DCP/ACA

• شبیه سازی پورت های شارژر اختصاصی اپل و سامسونگ

• حالت تشخیص خودکار/تغییر بین حالت های مختلف شارژر

• کنترل کننده SMBUS

• کنترل کننده I2C Master/Slave

• کنترل کننده پیکربندی GPIO

• رابط SPI برای عملکرد ISP فلش خارجی

• تنظیم کننده 5 ولت تا 3.3 ولت LDO

• eFUSE برای پیکربندی عملکرد

• پشتیبانی از حالت "Delink" برای صرفه جویی شدید در مصرف برق

• بسته QFN 88 پین (10 x 10mm)

درخواست هاازRTS5420

• لپ تاپ، کامپیوترهای رومیزی

• دک ها، دانگل ها

• مانیتورها

• USB HUB
