سونوگرافی 16 کانالی AFE AFE58JD28ZAV 14 بیتی 65-MSPS یا 12 بیتی 80-MSPS ADC

سونوگرافی 16 کانالی AFE AFE58JD28ZAV 14 بیتی 65-MSPS یا 12 بیتی 80-MSPS ADC

توضیحات محصول AFE58JD28ZAV

دستگاه AFE58JD28ZAV یک راه حل بسیار یکپارچه و آنالوگ جلویی (AFE) است که به طور خاص برای سیستم های اولتراسوند طراحی شده است که در آنها کارایی بالا، قدرت کم و اندازه کوچک مورد نیاز است.

ویژگی های محصول AFE58JD28ZAV

ویژگی های AFE58JD28ZAV

• AFE 16 کانالی برای کاربردهای اولتراسوند: زنجیره های سیگنال بهینه شده برای حالت های TGC و CW
• چهار نمایه TGC قابل برنامه ریزی
• تقویت کننده کم نویز (LNA) با:
• افزایش قابل برنامه ریزی: 21 دسی بل، 18 دسی بل و 15 دسی بل
• دامنه سیگنال ورودی خطی: 0.37 VPP، 0.5 VPP، و 0.71 VPP
• تضعیف کننده ولتاژ کنترل شده (VCAT): محدوده تضعیف: 0 dB-36 dB
• تقویت کننده افزایش قابل برنامه ریزی (PGA): 18 دسی بل تا 27 دسی بل در مراحل 3 دسی بل
• مرتبه سوم، فاز خطی، فیلتر پایین گذر (LPF): فرکانس قطع از 10 مگاهرتز تا 30 مگاهرتز
• حالت های ADC (Idle-Channel SNR): 14-bit, 65-MSPS Mode: 75-dBFS/12-bit, 80-MSPS Mode: 72-dBFS
• بهینه شده برای نویز و قدرت: حالت TGC: 102 مگاوات/Ch در 0.8 nV/√Hz،
• 65-MSPS، خروجی 14 بیتی
• حالت CW: 63 mW/Ch
• تطبیق عالی از دستگاه به دستگاه: ± 0.4 دسی بل (معمولی)
• بازیابی سریع و مداوم اضافه بار
• مسیر موج پیوسته (CW) با: نویز کم فاز نزدیک به -159 دسی‌بی‌سی بر هرتز در فرکانس 1 کیلوهرتز آفست فرکانس حامل 2.5 مگاهرتز
• وضوح فاز: λ / 16
• پشتیبانی از ساعت های 16x و 8x CW
• 12 دسی بل سرکوب هارمونیک های 3 و 5
• دمدولاتور دیجیتال I/Q: فیلتر کسری کسری M = 1 تا 63 با
• افزایش 0.25
• کاهش توان عملیاتی داده ها پس از تجزیه
• رم روی تراشه با 32 نمایه از پیش تعیین شده
• رابط LVDS با سرعت تا 1 گیگابیت در ثانیه
• رابط JESD 5 گیگابیت بر ثانیه: JESD204B زیر کلاس 0، 1، و 2/2، 4 یا 8 کانال در هر خط JESD

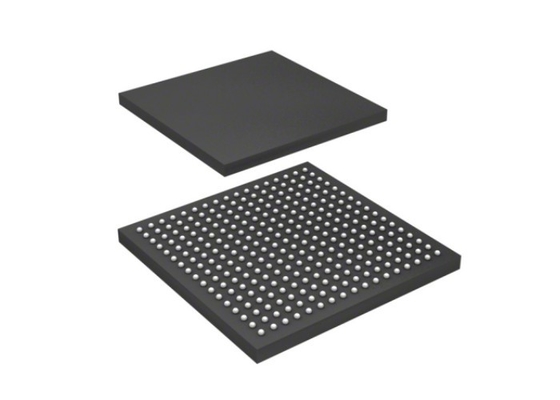

• بسته کوچک: 15 میلی متر × 15 میلی متر NFBGA-289

برنامه های کاربردی AFE58JD28ZAV

• تصویربرداری سونوگرافی پزشکی
• تجهیزات ارزیابی غیر مخرب
• تجهیزات تصویربرداری سونار

بلوک دیاگرام ساده شده AFE58JD28ZAV
