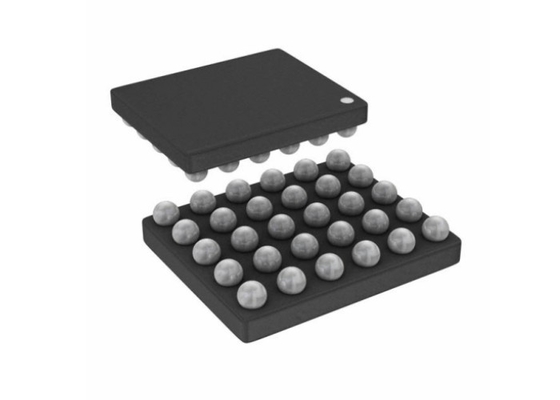

4 کانال AFE49I30YZR یکپارچه آنالوگ جلویی فوق کوچک - AFE 24 بیت 30-DSBGA

4 کانال AFE49I30YZR یکپارچه آنالوگ جلویی فوق کوچک - AFE 24 بیت 30-DSBGA

توضیحات محصول AFE49I30YZR

AFE49I30YZR یک جلوی آنالوگ برای کاربردهای سنجش زیستی نوری / PPG و ECG است.این دستگاه تا شش دیود ساطع نور سوئیچینگ (LED) و حداکثر چهار دیود نوری را پشتیبانی می کند.حداکثر 24 فاز سیگنال را می توان تعریف کرد و سیگنال های PPG یا ECG را می توان از هر فاز به صورت هماهنگ به دست آورد.

مشخصات AFE49I30YZR

ویژگی های AFE49I30YZR

• از دریافت سیگنال تا 24 فاز پشتیبانی می کند
• تخصیص انعطاف پذیر 6 LED، 4 PD در هر فاز PPG
• دریافت سیگنال PPG/ECG همگام با هر فاز قابل تنظیم به صورت PPG یا ECG و با نرخ های داده متفاوت
• PPG/ECG همگام شده از نرخ داده تا 1 کیلوهرتز پشتیبانی می کند
• حالت فقط ECG از سرعت داده تا 4 کیلوهرتز پشتیبانی می کند
• زنجیره سیگنال PPG:
• SNR سیستم تا 108-dB در جریان PD 16 µA
• جریان کم برای عملکرد مداوم روی یک دستگاه پوشیدنی با مقدار معمولی: 15 µA برای LED، 20 µA برای گیرنده
• فرستنده PPG:
• پشتیبانی از پیکربندی LED آند معمولی
• جریان LED قابل برنامه ریزی 8 بیتی با محدوده قابل تنظیم از 25 میلی آمپر تا 250 میلی آمپر
• حالت روشن کردن دو LED به صورت موازی با کنترل جریان مستقل در هر فاز
• LED قابل برنامه ریزی به موقع در هر فاز
• پشتیبانی همزمان از 6 LED برای SpO2، HRM یا HRM چند طول موج
• گیرنده PPG:
• پشتیبانی از 4 ورودی فوتودیود مولتی پلکس شده با زمان
• 2 گیرنده موازی برای نمونه برداری از دو کانال PD به طور همزمان
• DAC تفریق افست محیطی جداگانه در هر ورودی TIA با کنترل 8 بیتی در هر فاز و محدوده قابل تنظیم تا 255 میکروآمپر
• DAC تفریق افست LED جداگانه در هر ورودی TIA با کنترل 5 بیتی در هر فاز و
• محدوده 15.5 میکروآمپر
• رد محیطی نزدیک به 100 دسی بل تا 10 هرتز
• فیلتر نویز با پهنای باند قابل برنامه ریزی
• افزایش ترانسیمپدانس: 3.7 کیلو اهم تا 1 مگا اهم
• زنجیره سیگنال ECG
• ECG 1 لید با خروجی RLD برای بایاس
• بهره INA قابل برنامه ریزی از 1.6 تا 13
• صدای ورودی کمتر از 1 µVrms (در پهنای باند 1-150 هرتز) با نرخ نمونه 4 کیلوهرتز
• فیلتر پایین گذر 450 هرتز یکپارچه
• تشخیص خروجی AC و DC با جریان 3.125-100 nA و وقفه قابل برنامه ریزی
• از حالت های ساعت خارجی و نوسان ساز داخلی پشتیبانی می کند
• گزینه ای برای به دست آوردن داده های همگام شده با یک ساعت اصلی سیستم
• لغو خودکار DC از محیط، LED
• FIFO با عمق 128 نمونه
• رابط I2C
• DSBGA 2.6 میلی متر × 2.1 میلی متر، گام 0.4 میلی متر
• منابع: Rx: 1.7 V-1.9 V (بای پس LDO);1.9 V-3.6 V (LDO فعال)، Tx: 3 V-5.5 V، IO: 1.7-3.6 V
• پشتیبانی از عملکرد با 2 منبع - 1.8 ولت، 5 ولت

کاربردهای AFE49I30YZR

• ECG در یک دستگاه پوشیدنی
• PPG همگام، ECG برای فشار خون مبتنی بر PTT
• پایش نوری ضربان قلب (HRM) و تغییرپذیری ضربان قلب (HRV) برای پوشیدنی‌ها، وسایل شنیدنی
• اندازه گیری پالس اکسیمتری (SpO2).
• حداکثر مصرف اکسیژن (VO2 Max)

شماتیک ساده شده AFE49I30YZR
