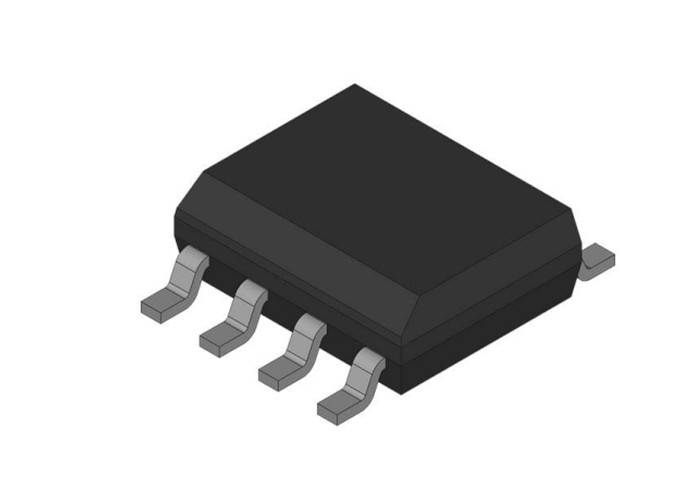

کنترلر یکسو کننده سنکرون تراشه مدار مجتمع TEA1761T/N2/DG

تراشه مدار مجتمع TEA1761T/N2/DGکنترل کننده یکسو کننده سنکرون Greenchip

توضیحات محصول TEA1761T/N2/DG

TEA1761T/N2/DG یکی از اعضای نسل جدید آی سی های کنترل کننده یکسو کننده همزمان (SR) برای منابع تغذیه حالت سوئیچ است.سطح بالای یکپارچگی آن امکان طراحی یک منبع تغذیه مقرون به صرفه با تعداد بسیار کم قطعات خارجی را فراهم می کند.

TEA1761T/N2/DG یک ​​آی سی کنترلی است که برای یکسوسازی همزمان در سمت ثانویه حالت هدایت ناپیوسته و مبدل های فلای بک شبه رزونانسی اختصاص داده شده است.علاوه بر الکترونیک برای یکسوسازی همزمان، دارای مدارهای مجتمع برای تنظیم ولتاژ خروجی و جریان خروجی نیز می باشد.

TEA1761T/N2/DG در فرآیند سیلیکون روی عایق (SOI) ساخته شده است.این فرآیند SOI طیف گسترده ای از عملیات را ممکن می سازد.

ویژگی های TEA1761T/N2/DG

• ترکیب تصحیح همزمان و عملکرد کنترل بازخورد اولیه
• محدوده ولتاژ تغذیه گسترده (8.6 ولت تا 38 ولت)
• سطح بالایی از یکپارچگی، و در نتیجه تعداد اجزای خارجی بسیار کم است
• محدوده ولتاژ خروجی کوپلر گسترده (3.5 ولت تا 38 ولت)
• مرجع ولتاژ داخلی دقیق برای کنترل ولتاژ (در حدود 1٪)
• ولتاژ خروجی درایور بالا 10 ولت برای هدایت تمام مارک های ماسفت به پایین ترین RDSon 2.2
• مصرف جریان کم
• راندمان بالا سیستم از بدون بار تا بار کامل 2.3
• حفاظت در برابر ولتاژ پایین
• حفاظت از دمای بیش از حد داخلی

کاربردهای هدف TEA1761T/N2/DG

• آداپتورها
• شارژر
• تلویزیون ال سی دی

بلوک دیاگرام TEA1761T/N2/DG

پیکربندی پین TEA1761T/N2/DG
