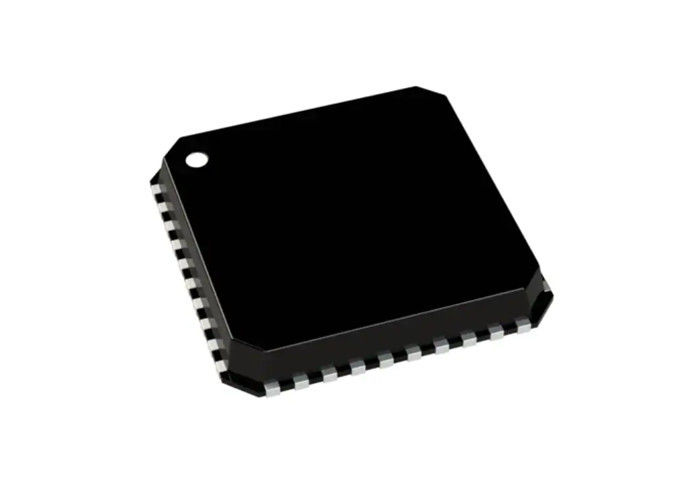

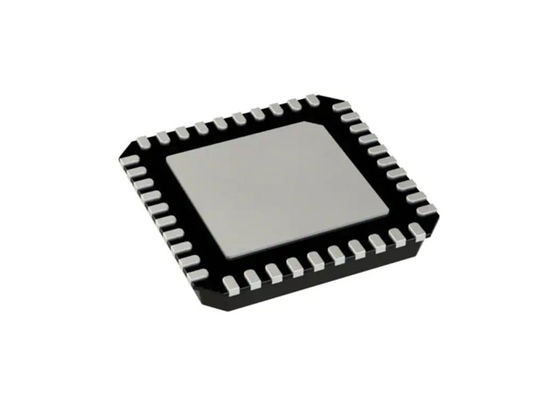

تراشه مدار مجتمع ADUC7022BCPZ62 میکروکنترلرهای 12 بیتی ARM 62 کیلوبایتی - MCU

تراشه مدار مجتمع ADUC7022BCPZ62 میکروکنترلرهای 12 بیتی ARM 62 کیلوبایتی - MCU

توضیحات محصول ADUC7022BCPZ62

ADUC7022BCPZ62 به طور کامل یکپارچه، 1 MSPS، سیستم های اکتساب داده 12 بیتی شامل ADC های چند کاناله با کارایی بالا، MCU های 16 بیتی/32 بیتی و حافظه Flash®/EE روی یک تراشه واحد هستند.
ADUC7022BCPZ62 ADC از حداکثر 12 ورودی تک سر تشکیل شده است.چهار ورودی اضافی در دسترس هستند اما با چهار پایه خروجی DAC مالتی پلکس می شوند.چهار خروجی DAC فقط در مدل های خاصی موجود است.با این حال، در بسیاری از موارد که خروجی‌های DAC وجود ندارند، این پین‌ها همچنان می‌توانند به‌عنوان ورودی‌های اضافی ADC استفاده شوند و حداکثر ۱۶ کانال ورودی ADC را ارائه دهند.ADC می تواند در حالت ورودی تک سر یا دیفرانسیل کار کند.ولتاژ ورودی ADC 0 ولت به VREF است.یک مرجع شکاف باند رانش کم، سنسور دما و مقایسه ولتاژ مجموعه جانبی ADC را تکمیل می کند.

مشخصات ADUC7022BCPZ62

ویژگی های ADUC7022BCPZ62

• ورودی/خروجی آنالوگ
• چند کاناله، 12 بیتی، 1 MSPS ADC تا 16 کانال ADC
• حالت های کاملا دیفرانسیل و تک سر
• محدوده ورودی آنالوگ 0 ولت تا VREF ولتاژ خروجی 12 بیت DAC تا 4 خروجی DAC موجود
• مرجع ولتاژ روی تراشه
• سنسور دمای روی تراشه (±3°C)
• مقایسه کننده ولتاژ
• میکروکنترلر
• هسته ARM7TDMI، معماری RISC 16 بیتی/32 بیتی
• پورت JTAG از دانلود کد و رفع اشکال پشتیبانی می کند
• گزینه های ساعت
• نوسان ساز بر روی تراشه (±3%)
• کریستال ساعت خارجی
• منبع ساعت خارجی تا 44 مگاهرتز
• 41.78 مگاهرتز PLL با تقسیم کننده قابل برنامه ریزی
• برای ویژگی های اضافی به دیتاشیت مراجعه کنید

کاربردهای ADUC7022BCPZ62

• سیستم های کنترل و اتوماسیون صنعتی
• سنسورهای هوشمند، ابزار دقیق
• سیستم های ایستگاه پایه، شبکه های نوری

بلوک دیاگرام عملکردی ADUC7022BCPZ62

پیکربندی پین ADUC7022BCPZ62
