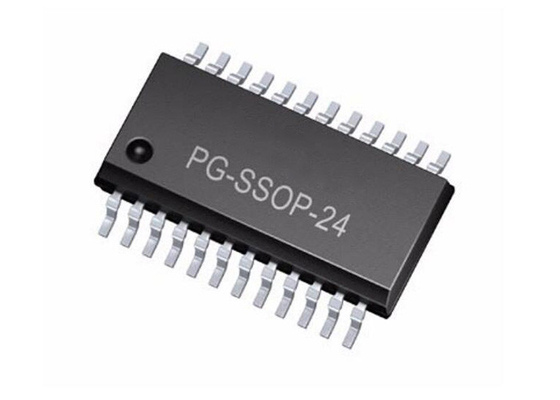

TLE8444SL مدار یکپارچه تراشه چهارگانه نیمه پل راننده IC SSOP24 موتور راننده IC

TLE8444SL مدار یکپارچه تراشه چهارگانه نیمه پل راننده IC SSOP24 راننده موتور IC

توضیحات محصولTLE8444SL

TLE8444SL یک IC Quad-Half-Bridge محافظت شده است که برای برنامه های کنترل حرکت خودرو و صنعتی هدف قرار گرفته است.TLE8444SL یک قالب یکپارچه مبتنی بر فناوری مخلوط هوشمند SPT است که مدار کنترل دو قطبی و CMOS را با دستگاه های قدرت DMOS ترکیب می کند. موتورهای DC می توانند در حالت های جلو (cw) ، عقب (ccw) ، ترمز و مقاومت بالا هدایت شوند در حالی که موتورهای Stepper می توانند در حالت های بدون جریان، منفی / مثبت تولید جریان هدایت شوند.این حالت های مختلف را می توان به راحتی از طریق رابط موازی استاندارد دستگاه به یک میکروکنترلر به دست آورد..

مشخصاتTLE8444SL

ویژگی های TLE8444SL

• 4 خروجی قدرت نیمه پل (1.3Ω RDS ((ON) MAX @ Tj=150°C)
• حداقل خاموش شدن جریان بیش از حد در 0.9A
• کنترل ساده رابط موازی خروجی های نیمه پل
• ورودی های معکوس و غیر معکوس برای به حداقل رساندن تعداد اتصالات میکروکنترلر
• مصرف جریان بسیار کم در حالت خواب (حداکثر 5μA)
• تشخیص علامت خطای
• تشخیص بار باز در حالت ON برای تمام خروجی ها
• خروجی های محافظت شده در برابر جریان بیش از حد
• حفاظت از بیش از حد دما با هیستریز
• قفل ولتاژ بالا و پایین
• 3ورودی های سازگار 3 ولت / 5 ولت با هیسترز
• هیچ جریان متقاطع
• دیودهای آزاد چرخ داخلی
• بسته گرمسازی شده (روندهای فیوز شده)

استفاده ازTLE8444SL

• بارهای تک قطبی یا دو قطبی
• موتورهای مرحله ای (به عنوان مثال کنترل سرعت بیکار)
• موتورهای برش DC

نمودار بلوکی از TLE8444SL

تخصیص پین TLE8444SL
