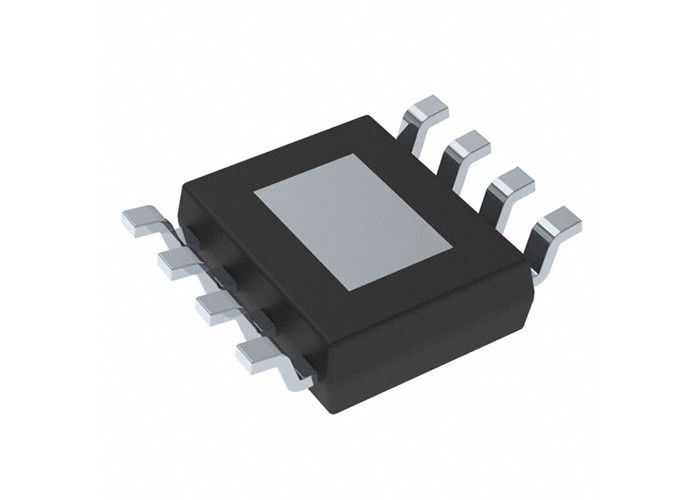

تراشه مدار مجتمع UCC27200QDDARQ1 درایور گیت نیم پل آی سی غیر معکوس

تراشه مدار مجتمع UCC27200QDDARQ1 درایور گیت نیم پل آی سی غیر معکوس

توضیحات محصول UCC27200QDDARQ1

UCC27200QDDARQ1 درایورهای MOSFET N-channel با فرکانس بالا شامل یک دیود بوت استرپ 120 ولت و درایورهای سمت بالا و پایین با ورودی های مستقل برای حداکثر انعطاف پذیری کنترل است. این امکان کنترل ماسفت کانال N را در نیم پل، تمام پل، دو پل را فراهم می کند. سوئیچ رو به جلو و مبدل های رو به جلو فعال گیره.درایورهای دروازه پایین و سمت بالا به طور مستقل کنترل می شوند و به 1 ns بین چرخش و خاموش شدن یکدیگر مطابقت دارند.

مشخصات ازUCC27200QDDARQ1

ویژگی های UCC27200QDDARQ1

• واجد شرایط برای برنامه های کاربردی خودرو
• AEC-Q100 با نتایج زیر واجد شرایط است:
• درجه دمای دستگاه 1:
• محدوده دمای عملیاتی 40 تا 125 درجه سانتی گراد
• طبقه بندی دستگاه HBM ESD سطح 2
• طبقه بندی دستگاه CDM ESD سطح C5
• درایو دو ماسفت کانال N در پیکربندی High-Side و Low-Side
• حداکثر ولتاژ بوت: 120 ولت
• حداکثر ولتاژ VDD: 20 ولت
• روی تراشه 0.65-V VF، دیود بوت استرپ RD 0.6-Ω
• بیش از 1 مگاهرتز عملکرد
• 20 ثانیه زمان تاخیر انتشار
• 3-A سینک، 3-A جریان های خروجی منبع
• زمان خیز 8 ثانیه و زمان سقوط 7 ثانیه با بار 1000 pF
• 1-ns تطبیق تاخیر
• مشخص شده از -40 درجه سانتیگراد تا 140 درجه سانتیگراد (Junction Temperature)

برنامه های کاربردی ازUCC27200QDDARQ1

• منابع تغذیه برای مخابرات، دیتاکام و بازارهای تجاری
• برنامه های کاربردی نیم پل و مبدل های تمام پل
• معماری اتوبوس جدا شده
• مبدل های رو به جلو دو سوئیچ
• مبدل های رو به جلو Active-Clamp
• مبدل های سنکرون باک ولتاژ بالا
• تقویت کننده های صوتی کلاس D

نمودار کاربردی ساده شده UCC27200QDDARQ1
