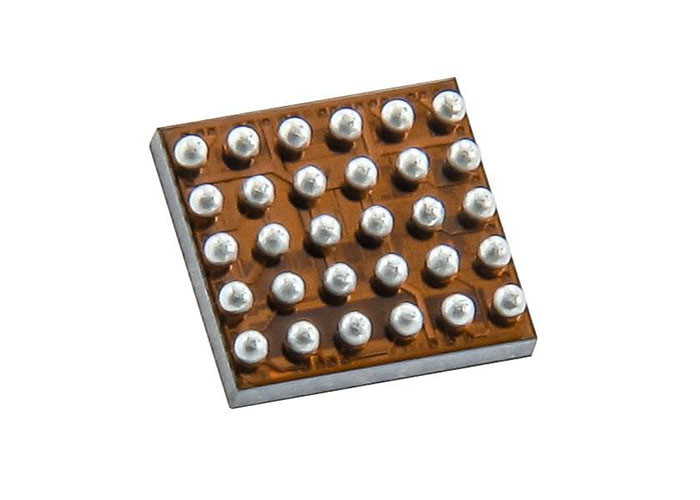

MAX77654BENV+T تراشه مدار مجتمع 30WLP مدیریت توان PMIC منظور عمومی

تراشه مدار مجتمع MAX77654BENV+T مدیریت توان عمومی PMIC 30-WLP

توضیحات کلی

MAX77654BENV+T راه حل های شارژ باتری و منبع تغذیه بسیار یکپارچه را برای برنامه های کم مصرف که اندازه و کارایی آن بسیار مهم است، ارائه می دهد.IC دارای یک تنظیم کننده SIMO buck-boost است که سه ریل قدرت قابل برنامه ریزی مستقل را از یک سلف فراهم می کند تا اندازه کل محلول را به حداقل برساند.دو عدد LDO 100 میلی آمپری ریپل ریپل را برای کاربردهای صوتی و سایر کاربردهای حساس به نویز ارائه می کنند.LDO ها همچنین می توانند به عنوان سوئیچ بار پیکربندی شوند تا با جدا کردن بلوک های خارجی در صورت عدم نیاز، مصرف برق را مدیریت کنند.یک شارژر خطی بسیار قابل تنظیم از طیف گسترده ای از ظرفیت های باتری Li+ پشتیبانی می کند و شامل نظارت بر دمای باتری برای ایمنی بیشتر (JEITA) است.

این دستگاه شامل سه GPIO و یک مالتی پلکسر آنالوگ است که چندین سیگنال ولتاژ و جریان داخلی را به یک گره خارجی برای نظارت با یک ADC خارجی سوئیچ می کند.یک رابط سریال دو طرفه I2C امکان پیکربندی و بررسی وضعیت دستگاه ها را فراهم می کند.یک کنترلر روشن/خاموش داخلی یک ترتیب راه اندازی کنترل شده را برای تنظیم کننده ها فراهم می کند و عملکرد نظارتی را در حین روشن بودن آنها فراهم می کند.گزینه‌های متعدد قابل برنامه‌ریزی کارخانه به دستگاه اجازه می‌دهد تا برای بسیاری از کاربردها طراحی شود و زمان بیشتری را برای عرضه به بازار فراهم می‌کند.

مزایا و ویژگی ها

رگولاتور باک بوست 3x خروجی، چند خروجی تک سلف (SIMO)
پشتیبانی از محدوده ولتاژ خروجی گسترده از 0.8 ولت تا 5.5 ولت برای همه کانال های SIMO
2×100 میلی آمپر LDO/LSW
Smart Power Selector™ شارژر Li+/Li-Poly
3 برابر منابع GPIO
خروجی آنالوگ MUX برای نظارت بر توان
حالت کشتی کارخانه (< 200 نانو آمپر IQ)
جریان خاموش شدن 0.3μA
جریان عملیاتی 6μA (3 کانال SIMO + 2LDO)
شارژر برای اندازه باتری کوچک بهینه شده است
جریان شارژ سریع قابل برنامه ریزی از 7.5 میلی آمپر تا 300 میلی آمپر
ولتاژ تنظیم باتری قابل برنامه ریزی از 3.6 ولت تا 4.6 ولت
جریان پایان قابل برنامه ریزی از 0.375 میلی آمپر تا 45 میلی آمپر
مانیتورهای دمای باتری JEITA جریان شارژ و ولتاژ تنظیم باتری را برای شارژ ایمن تنظیم می کنند
انعطاف پذیر و قابل تنظیم
رابط و GPIO سازگار با I2C

برنامه های کاربردی

هدفون بلوتوث، Hearables
بلندگوهای بی سیم
مانیتورهای تناسب اندام، سلامتی و فعالیت
پوشیدنی ها
مانیتورهای ایمنی و امنیتی
گره های حسگر
دستگاه های قابل حمل مصرف کننده
اینترنت اشیا (IoT)

بلوک دیاگرام ساده شده

سوالات متداول

س. آیا محصولات شما اورجینال هستند؟
A: بله، همه محصولات اصلی هستند، واردات اصلی جدید هدف ما است.
س: کدام گواهینامه ها را دارید؟
A: ما شرکت گواهی ISO 9001:2015 و عضو ERAI هستیم.
س: آیا می توانید سفارش یا نمونه کمی را پشتیبانی کنید؟ آیا نمونه رایگان است؟
A: بله، ما از سفارش نمونه و سفارش کوچک پشتیبانی می کنیم. هزینه نمونه با توجه به سفارش یا پروژه شما متفاوت است.
س: چگونه سفارش خود را ارسال کنم؟آیا این امن است؟
A: ما برای ارسال از اکسپرس استفاده می کنیم، مانند DHL، Fedex، UPS، TNT، EMS. همچنین می توانیم از فوروارد پیشنهادی شما استفاده کنیم. محصولات در بسته بندی خوبی خواهند بود و ایمنی را تضمین می کنند و ما مسئول خسارت محصول به سفارش شما هستیم.
س: در مورد زمان سرب چطور؟
A: ما می توانیم قطعات سهام را در عرض 5 روز کاری ارسال کنیم. اگر بدون موجودی باشد، بر اساس مقدار سفارش شما زمان تحویل را برای شما تأیید می کنیم.
