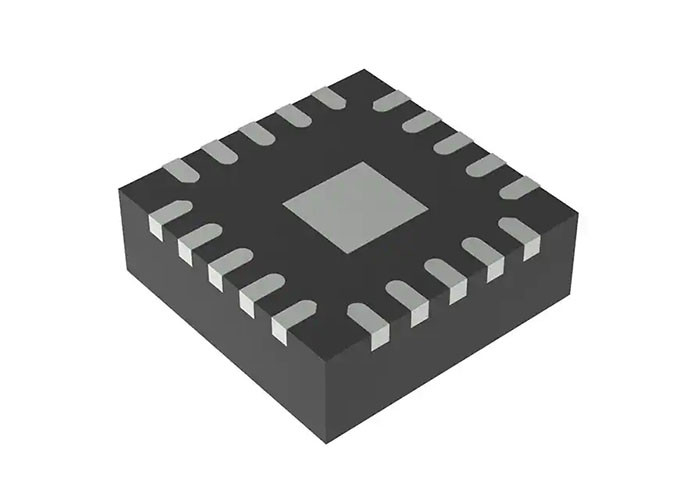

TPS56C230RJER مدار مجتمع تراشه FET باک سوئیچینگ رگولاتور آی سی مثبت Rohs

TPS56C230RJER باک سوئیچینگ رگولاتور آی سی مثبت قابل تنظیم 0.6V خروجی 12A 20-VFQFN

شرح

TPS56C230RJER یک مبدل باک سنکرون با راندمان بالا با FET های یکپارچه است.طراحان سیستم می‌توانند از دستگاه در کاربردهای متنوعی استفاده کنند، زیرا جریان آماده به کار کم می‌کشد و به اجزای خارجی کمی نیاز دارد.
TPS56C230RJER از کنترل D-CAP3 استفاده می کند که پاسخ سریع گذرا و تنظیم عالی خط و بار را با جبران داخلی ارائه می دهد.همچنین دارای یک مدار اختصاصی است که دستگاه را قادر می‌سازد از خازن‌های خروجی با مقاومت سری کم (ESR) مانند خازن‌های پلیمری تخصصی و خازن‌های سرامیکی ESR بسیار کم پشتیبانی کند.

امکانات

• محدوده ولتاژ ورودی: 4.5 ولت تا 18 ولت

• محدوده ولتاژ خروجی: 0.6 ولت تا 5.5 ولت

• از جریان خروجی پیوسته 12 آمپر پشتیبانی می کند

• کنترل معماری D-CAP3™ برای پاسخ سریع گذرا

• ± 1% دقت ولتاژ بازخورد (25 درجه سانتیگراد)

• FET های 17-mΩ و 5.9-mΩ یکپارچه

• حالت Eco-mode قابل انتخاب و حالت رسانش پیوسته اجباری (FCCM) توسط پین MODE

• فرکانس سوئیچینگ 500 کیلوهرتز

• زمان شروع نرم قابل تنظیم با پیش فرض 1.2 میلی ثانیه

• یکپارچه نشانگر قدرت خوب

• عملکرد تخلیه خروجی داخلی

• حفاظت چرخه به چرخه بیش از جریان

• حفاظت های غیر چفت شده در برابر ولتاژ اضافی، ولتاژ پایین، دمای بیش از حد و قفل شدن تحت ولتاژ

• -40 درجه سانتی گراد تا 125 درجه سانتی گراد دمای اتصال عملیاتی

• 20 پین 3.0 میلی متر × 3.0 میلی متر HotRod™ VQFN

برنامه های کاربردی

• DTV و ست تاپ باکس
• کامپیوتر و کامپیوتر صنعتی
• شبکه های سیمی
• سیستم های قدرت توزیع شده

شماتیک ساده شده

پین پیکربندی و توابع
