آی سی مبدل باک سنکرون 5.5 ولت 60 آمپری 1.25 مگاهرتز CSD95481 RWJ جریان بالا

تراشه مدار مجتمع CSD95481RWJ CSD95481 5.5 V 60 A مبدل های باک سنکرون

توضیحات محصول

استیج قدرت CSD95481RWJ NexFET™ یک طراحی بسیار بهینه برای استفاده در مبدل باک سنکرون با قدرت بالا و چگالی بالا است.این محصول برای تکمیل عملکرد سوئیچینگ مرحله قدرت، آی سی درایور و ماسفت های برق را ادغام می کند.این ترکیب قابلیت سوئیچینگ با جریان بالا، راندمان بالا و سرعت بالا را در یک بسته طرح کلی کوچک 5 میلی متری × 6 میلی متری ایجاد می کند.همچنین عملکرد دقیق سنجش جریان و سنجش دما را برای ساده کردن طراحی سیستم و بهبود دقت یکپارچه می کند.علاوه بر این، ردپای PCB برای کمک به کاهش زمان طراحی و ساده سازی تکمیل طراحی کلی سیستم بهینه شده است.

مشخصات CSD95481RWJ

امکانات

• 60-A قابلیت جریان عملیاتی مداوم
• بیش از 95٪ راندمان سیستم در 30 A
• عملکرد فرکانس بالا (تا 1.25 مگاهرتز)
• عملکرد شبیه سازی دیود
• حس جریان دو جهته جبران شده با دما
• خروجی دمای آنالوگ
• نظارت بر خطا
• 3.3-V و 5-V PWM سیگنال سازگار است
• ورودی PWM سه حالته
• سوئیچ بوت استرپ یکپارچه
• زمان مرده بهینه شده برای محافظت از تیراندازی
• ردپای QFN با چگالی بالا 5 میلی متر × 6 میلی متر
• بسته القایی فوق العاده کم
• ردپای PCB بهینه شده سیستم
• خنک کننده از نظر حرارتی بالا
• سازگار با RoHS - آبکاری پایانه های بدون سرب
• بدون هالوژن

برنامه های کاربردی

• مبدل های باک سنکرون چند فازی
• برنامه های کاربردی با فرکانس بالا
• برنامه های کاربردی چرخه جریان بالا و کم کار
• مبدل های DC-DC POL
• کارت حافظه و گرافیک
• دسکتاپ و سرور VR12.x / VR13.x V-Core
• مبدل های باک سنکرون

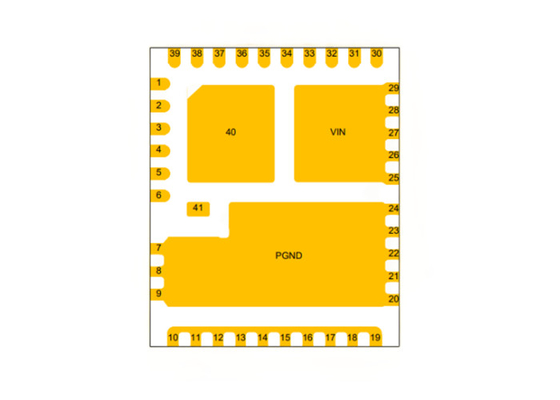

پیکربندی پین

سوالات متداول
س. آیا محصولات شما اورجینال هستند؟
A: بله، همه محصولات اصلی هستند، واردات اصلی جدید هدف ما است.
س: کدام گواهینامه ها را دارید؟
A: ما شرکت گواهی ISO 9001:2015 و عضو ERAI هستیم.
س: آیا می توانید سفارش یا نمونه کمی را پشتیبانی کنید؟ آیا نمونه رایگان است؟
A: بله، ما از سفارش نمونه و سفارش کوچک پشتیبانی می کنیم. هزینه نمونه با توجه به سفارش یا پروژه شما متفاوت است.
س: چگونه سفارش خود را ارسال کنم؟آیا این امن است؟
A: ما برای ارسال از اکسپرس استفاده می کنیم، مانند DHL، Fedex، UPS، TNT، EMS. همچنین می توانیم از فوروارد پیشنهادی شما استفاده کنیم. محصولات در بسته بندی خوبی خواهند بود و ایمنی را تضمین می کنند و ما مسئول خسارت محصول به سفارش شما هستیم.
س: در مورد زمان سرب چطور؟
A: ما می توانیم قطعات سهام را در عرض 5 روز کاری ارسال کنیم. اگر بدون موجودی باشد، بر اساس مقدار سفارش شما زمان تحویل را برای شما تأیید می کنیم.
