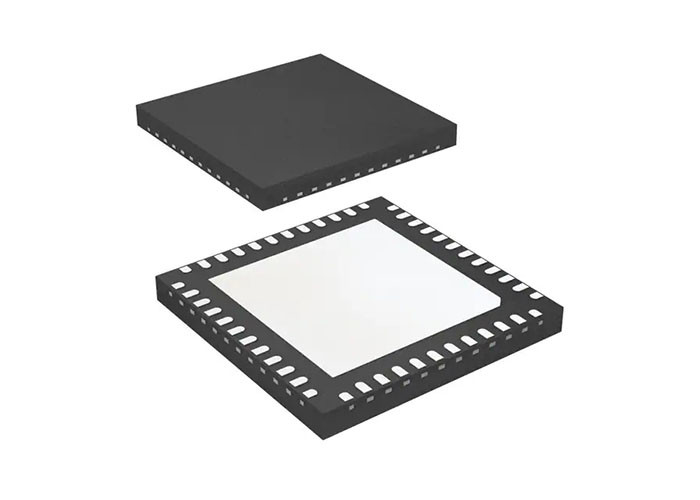

IC مدیریت انرژی L-ASC10-1SG48I توسعه دهنده مدیریت سخت افزار 48-QFNS

IC مدیریت برق L-ASC10-1SG48I مدیریت سخت افزار توسعه دهنده 48-QFNS

توضیحات محصول

L-ASC10-1SG48I ((Analog Sense and Control - 10 rail) یک توسعه دهنده مدیریت سخت افزاری است که برای استفاده با Platform Manager 2 ، MachXO2 ، MachXO3 طراحی شده است.یا ECP5 FPGAs برای اجرای عملکرد کنترل مدیریت سخت افزار در یک صفحه مدار. L-ASC10-1SG48I (که به عنوان ASC شناخته می شود) امکان مقیاس بندی بی نقص ولتاژ منبع برق و نظارت بر جریان، نظارت بر دمای، دنباله و کانال های کنترل حاشیه را فراهم می کند.ASC شامل رابط های اختصاصی پشتیبانی از مبادله وضعیت سیگنال مانیتور و سیگنال های کنترل خروجی با این کنترل کننده های مدیریت سخت افزاری متمرکز استتا هشت دستگاه ASC می توانند برای پیاده سازی یک سیستم مدیریت سخت افزاری استفاده شوند.

ویژگی ها

نظارت و اندازه گیری ولتاژ 10 ریل

• دقت تشخیص خطای UV/OV - 0.2%
• سرعت تشخیص خطا <100 μs
• سنجش ولتاژ بالا، یک طرفه و دیفرانسیل

نظارت و اندازه گیری جریان دو کانال

• مقدار جریان بالا اندازه گیری تا 12 ولت
• تشخیص خطای OC/UC قابل برنامه ریزی
• تشخیص نقص های فعلی در < 1 μs

سه کانال نظارت و اندازه گیری دما

• محدوده خطاهای قابل برنامه ریزی OT/UT
• دو کانال نظارت بر دمای با استفاده از دیود های خارجی
• یک مانیتور دمای روی تراشه

چهار راننده MOSFET بالا

• پمپ شارژ قابل برنامه ریزی

چهار کانال تراش دقیق و حاشیه

• عملیات حلقه بسته
• مقیاس بندی ولتاژ و پشتیبانی VID

نُه ورودی / خروجی برای اهداف عمومی

• I/O با تحمل 5 ولت

ثبت خطای غیر قابل فرار
برنامه ریزی در سیستم از طریق I2C

• پیکربندی غیر قابل فرار
• پشتیبانی برنامه ریزی پس زمینه

پشتیبانی در سطح سیستم

• 3.3 ولت کار، محدوده گسترده ی منبع ورودی 2.8 ولت تا 3.6 ولت
• محدوده دمای صنعتی
• 48 پین QFN
• مطابق با RoHS و بدون هالوجن

نمودار بلوک ASC

درخواست ها

• مخابرات و شبکه
• صنعت، آزمایش و اندازه گیری
• سیستم های پزشکی
• سرورها و سیستم های ذخیره سازی
• سیستم های با قابلیت اطمینان بالا

نمودار کاربرد
