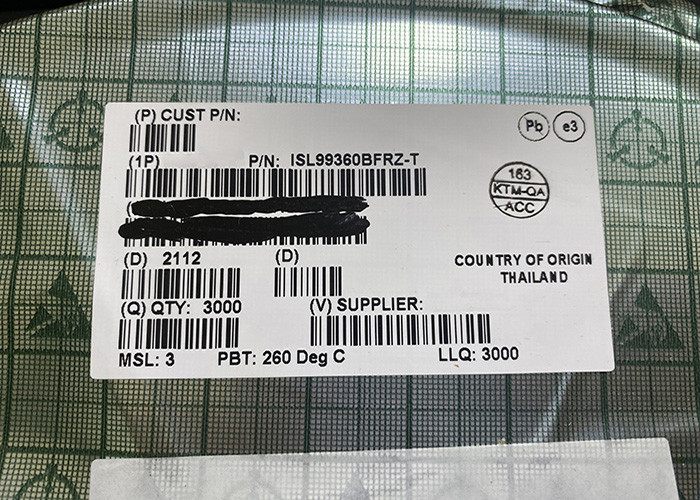

تراشه مدار مجتمع ISL99360BFRZ Power Management درایورهای نیمه پل کامل

تراشه مدار مجتمع ISL99360BFRZ Power Management درایورهای نیمه پل کامل

شرح

ISL99360BFRZ مراحل هوشمند قدرت (SPS) است که به ترتیب با کنترلرهای دیجیتال چند فازی ISL68xxx/69xxx (DMP) و فاز دوبلور (ISL6617A) سازگار است.ISL99360 و ISL99360B دارای نمایشگرهای جریان و دما با دقت بالا هستند که می توانند برای تکمیل یک سیستم DC/DC چند فازی به کنترل کننده و دوبلور بازگردانده شوند.آنها با حذف شبکه سنجش DCR و جبران حرارتی مرتبط، طراحی را ساده کرده و عملکرد را افزایش می دهند.راندمان بار سبک از طریق پین کنترل LFET اختصاصی پشتیبانی می شود.پکیج PQFN 5x5 پیشرفته حرارتی پیشرو در صنعت، حداقل املاک و مستغلات PCB را امکان پذیر می کند.

امکانات

• محدوده ورودی: +3.0 ولت تا + 16 ولت

• پشتیبانی از جریان DC 60A

• ISL99360: ورودی PWM سه حالته سازگار با 3.3 ولت

• ISL99360B: ورودی PWM سه حالته سازگار با 5.0 ولت

• سنجش جریان نزولی

• 3% ± مانیتور جریان (IMON) با ورودی REFIN

• مانیتور دمای 8mV/°C با پرچم OT

• ورودی کنترل FET سمت پایین اختصاصی

• حفاظت جامع از خطا برای قابلیت اطمینان بالای سیستم

• حفاظت کوتاه و اضافه جریان FET بالا

• محافظت در برابر دمای بیش از حد

• VCC و VIN کاهش ولتاژ (UVLO)

• خروجی گزارش خطای تخلیه باز

• فرکانس سوئیچینگ تا 1.25 مگاهرتز

• بدون سرب (مطابق با RoHS)، 32 Ld 5x5 PQFN

برنامه های کاربردی

• فرکانس بالا و کارایی بالا VRM و VRD
• تنظیم کننده های هسته، گرافیک و حافظه برای ریزپردازنده ها
• VR با چگالی بالا برای سرور، شبکه و محاسبات ابری
• مبدل های POL DC/DC و کنسول های بازی ویدیویی

نمودار بلوک کاربردی ساده شده
