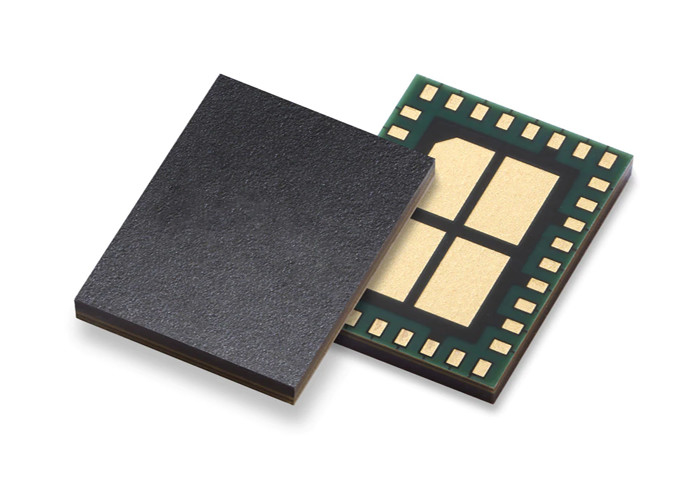

ماژول ارتباطات بی سیم WLAN8101HMP 2.4GHz WiFi 6 ماژول های Front End LGA-38

ماژول ارتباطات بی سیم WLAN8101HMP 2.4GHz WiFi 6 ماژول های Front End LGA-38

توضیحات محصول

WLAN8101H یک RFFE 2.4 GHz 2 x 2 MIMO برای برنامه های Wi-Fi 6 در یک بسته 3 mm x 4 mm است.
WLAN8101H شامل دو IC یکپارچه است. هر IC یک تقویت کننده فرستنده با کوپلر جهت دار دارد.یک تقویت کننده کم سر و صدا و یک سوئیچ فرستنده / دریافت کننده با یک کانال بلوتوثتقویت کننده قدرت از 3 حالت افزایش TX مختلف پشتیبانی می کند تا بهره وری انرژی را بهبود بخشد. کوپلر جهت دار دقت سنجش قدرت انتقال را بهبود می بخشد.
WLAN8101H همچنین شامل فیلترهای همزیستی برای هر دو کانال ارسال و دریافت است.
دستگاه با 50 Ω مطابقت دارد و فیلتر کردن هارمونیک و خارج از باند را ادغام می کند که منطقه طرح را در برنامه به حداقل می رساند.

ویژگی ها

• RFFE کوچک 2 x 2 MIMO برای برنامه های Wi-Fi 6
• تقویت کننده های قدرت یکپارچه با حالت های کار چندگانه برای بهره وری پویا و کنترل خطی
• باند بلند 2402 تا 2482 مگاهرتز
• 3 حالت کار TX که انعطاف پذیری را برای سازگاری با بهره وری انرژی فراهم می کند
• تقویت کننده های کم سر و صدا یکپارچه که از حالت های افزایش بالا و دور زدن پشتیبانی می کنند
• سوئیچ های SPDT یکپارچه برای کار با یک آنتن RX و TX
• یکپارچه کننده های جهت دار برای کنترل دقیق قدرت انتقال
• نیازی به هیچ قطعات تطبیقی خارجی، پورت های RF بدون DC، به جز ANT، و پورت های BT (بر روی سیم پیچ ESD) نیست.
• کانسیدر های جداکننده RF یکپارچه برای تمام VCC و پین های کنترل
• بسته بندی کوچک 3 میلی متر × 4 میلی متر
• حفاظت ESD یکپارچه بر روی تمام پین ها
• مدل بدن انسان (HBM) بر اساس استاندارد ANSI/ESDA/JEDEC JS-001 بیش از 2kV
• مدل دستگاه شارژ شده (CDM) بر اساس استاندارد ANSI/ESDA/JEDEC JS-002 بیش از 500 V است به جز برای پین های ANT ارزش 400 V است
• تطابق با RoHS

درخواست ها

• پشتیبانی از Wi-Fi 6
• تلفن های هوشمند، تبلت ها، نت بوک ها و سایر دستگاه های کامپیوتری قابل حمل
• کاربرد ماژول برای سیستم های جاسازی شده
