تراشه مدار یکپارچه BQ24725ARGRR شارژر باتری VQFN-20 IC شارژر

چیپ مدار یکپارچه BQ24725ARGRR شارژر باتری VQFN-20 شارژر IC

توضیحات محصول
BQ24725A یک شارژر باتری با کارایی بالا و همزمان است که تعداد قطعات پایین را برای کاربردهای شارژ باتری چند شیمی با محدودیت فضا ارائه می دهد.

BQ24725A از دو پمپ شارژ استفاده می کند تا به طور جداگانه MOSFET های n-channel (ACFET، RBFET و BATFET) را برای انتخاب منبع قدرت سیستم خودکار هدایت کند.

جریان ورودی کنترل شده SMBus، جریان شارژ و ولتاژ شارژ DAC ها امکان دقت تنظیم بسیار بالایی را فراهم می کنند که می تواند به راحتی توسط میکروکنترلر مدیریت برق سیستم برنامه ریزی شود.

BQ24725A از ثبت جریان ورودی داخلی یا پین ILIM خارجی برای کاهش PWM برای کاهش جریان شارژ استفاده می کند.
BQ24725A یک، دو، سه یا چهار سلول Li + سری را شارژ می کند.



ویژگی ها

• کنورتر NMOS-NMOS هم زمان SMBus با فرکانس های قابل برنامه ریزی 615kHz، 750kHz و 885kHz
• انتخاب خودکار کانال N MOSFET از منبع برق سیستم از آداپتور یا باتری که توسط پمپ های شارژ داخلی کار می کند
• ویژگی های ایمنی بهبود یافته برای محافظت از ولتاژ بیش از حد، محافظت از جریان بیش از حد، باتری، محرک و محافظت از مدار کوتاه MOSFET
• جریان ورودی قابل برنامه ریزی، ولتاژ شارژ، محدودیت های جریان شارژ
• ±0.5٪ دقت ولتاژ شارژ تا 19.2V
• ±3٪ دقت جریان شارژ تا 8.128A
• ±3٪ دقت جریان ورودی تا 8.064A
• ±2٪ 20x دقت خروجی جریان آداپتور یا تقویت کننده جریان شارژ
• آستانه ی کم شدن باتری قابل برنامه ریزی و عملکرد یادگیری باتری
• تشخیص و نشانگر آداپتور قابل برنامه ریزی
• راه اندازی نرم یکپارچه
• جبران حلقه یکپارچه
• کنترل سیستم در زمان واقعی بر روی پین ILIM برای محدود کردن جریان شارژ
• محدوده کاری آداپتور AC 4.5V-24V
• 5μA جریان تخلیه باتری خارج از حالت
• 0.65mA (حداکثر 0.8mA) آداپتور در حالت آماده ای جریان خاموش
• 20 پین 3.5 × 3.5 میلی متر2بسته VQFN

پیکربندی PIN

درخواست ها

• کامپیوترهای نوتی بوک قابل حمل، UMPC، نوتی بوک فوق باریک و نت بوک
• ترمینال دستی
• تجهیزات صنعتی و پزشکی
• تجهیزات قابل حمل

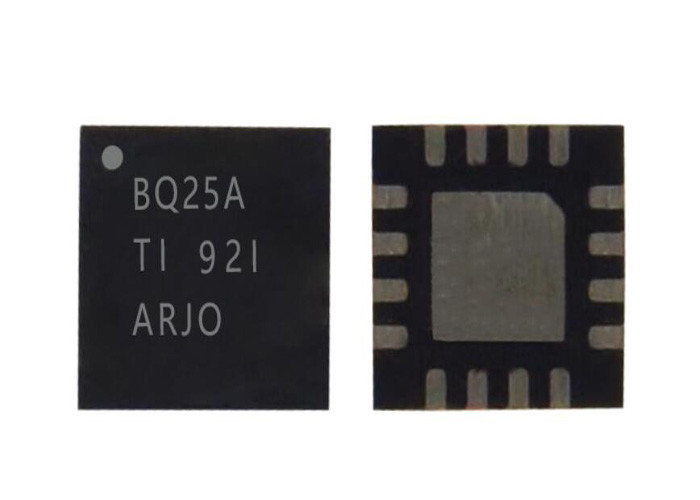

عکس محصول
