WIFI 6 چیپ QPF4800TR13 RF Front End 5GHz Wi-Fi 6 ماژول Front End

WIFI 6 چیپ QPF4800TR13 RF Front End 5GHz Wi-Fi 6 ماژول Front End

محصول توضیحات

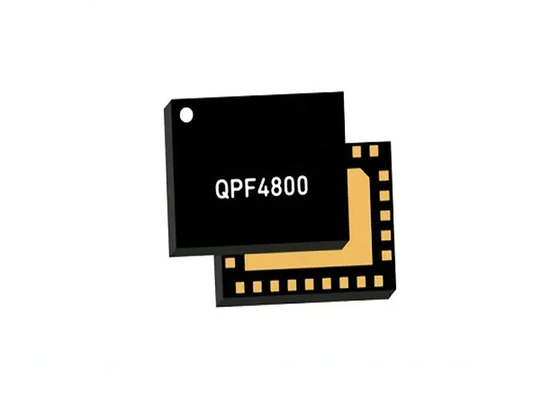

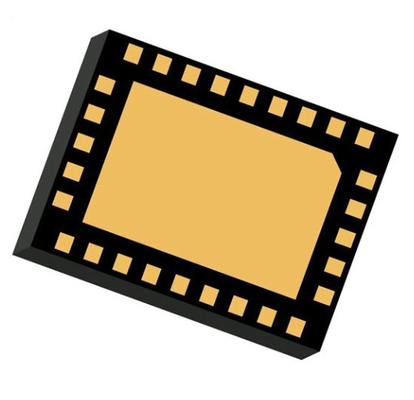

QPF4800 یک ماژول پیش پایان دو باند یکپارچه (FEM) است که برای سیستم های Wi-Fi 6 طراحی شده است. فاکتور فرم جمع و جور و تطابق یکپارچه باعث به حداقل رساندن فضای طرح در برنامه می شود.عملکرد بر بهینه سازی 2 تمرکز دارد.4GHz و 5GHz PA برای ولتاژ تغذیه 5V که مصرف برق را حفظ می کند در حالی که بالاترین قدرت خروجی خطی و خروجی لبه را حفظ می کند.مسیر دریافت با فناوری های بهینه برای به حداکثر رساندن حساسیت Rx از طریق عملکرد رقم سر و صدا که در طیف گسترده ای از شرایط سازگار است، مطابقت داردیکی دیگر از ویژگی های کلیدی این است که کشنده قدرت DC یکپارچه گسترده است که دقت قدرت را در قدرت های پایین تر امکان پذیر می کند.

QPF4800 یک تقویت کننده قدرت 2.4GHz و 5GHz (PA) ، تنظیم کننده، دو سوئیچ دو قطب تک قطب (SP2T) ، diplexer و تقویت کننده های کم سر و صدا 2.4GHz و 5GHz قابل عبور (LNA) را ادغام می کند.

ویژگی های کلیدی

• 5150-5925MHz & 2412 2484MHz
• 5GHz POUT = +15dBm MCS11 HE80 -43dB EVM پویا
• 5GHz POUT = +21dBm MCS9 VHT80 -35dB EVM پویا
• 5GHz POUT = +23dBm MCS0 HT20 مطابقت با ماسک طیف
• 2.4GHz POUT = +19dBm MCS11 HE40 -43dB EVM پویا
• 2.4GHz POUT = +23dBm MCS8 HT40 -30dB EVM پویا
• 2.4GHz POUT = +25dBm MCS0 HT20 مطابقت با ماسک طیف
• برای عملکرد +5.0 ولت بهینه شده
• 5GHz 29dB و 2.4GHz 33dB Tx Gain
• 5GHz 2.6dB و 2.4GHz 2.5dB رقم سر و صدا
• 14دبيل Rx gain
• 5GHz 7.5dB و 2.4GHz 6.5dB از دست دادن بای پاس
• کشنده قدرت DC جامع با محدوده گسترده

درخواست ها

• نقاط دسترسی
• روترهای بی سیم
• دروازه های مسکونی
• تجهیزات مورد نیاز مشتری
• اینترنت اشیاء

نمودار بلوک عملکردی

سایر اجزای الکترونیکی موجود

سوالات عمومی

سوال: محصولات شما اصیل هستند؟
A: بله، تمام محصولات اصلی هستند، واردات جدید اصلی هدف ما است.
سوال: شما چه گواهینامه ای دارید؟
A: ما یک شرکت صدور گواهینامه ISO 9001: 2015 و عضو ERAI هستیم.
س: آیا می توانید سفارش کمی یا نمونه را پشتیبانی کنید؟ آیا نمونه رایگان است؟
A: بله، ما از سفارش نمونه و سفارش کوچک پشتیبانی می کنیم. هزینه نمونه با توجه به سفارش یا پروژه شما متفاوت است.
سوال: چطور سفارشم را ارسال کنم؟ آیا امن است؟
A: ما از اکسپرس برای حمل و نقل استفاده می کنیم، مانند DHL،Fedex،UPS،TNT،EMS. ما همچنین می توانیم از انتقال دهنده پیشنهادی شما استفاده کنیم.محصولات در بسته بندی خوب و اطمینان از ایمنی و ما مسئول آسیب محصول به سفارش خود را.
سوال: زمان تحویل چطوره؟
A: ما می توانیم قطعات موجود را در عرض 5 روز کاری ارسال کنیم. اگر بدون موجودی، ما زمان سرب را بر اساس مقدار سفارش شما تأیید خواهیم کرد.
