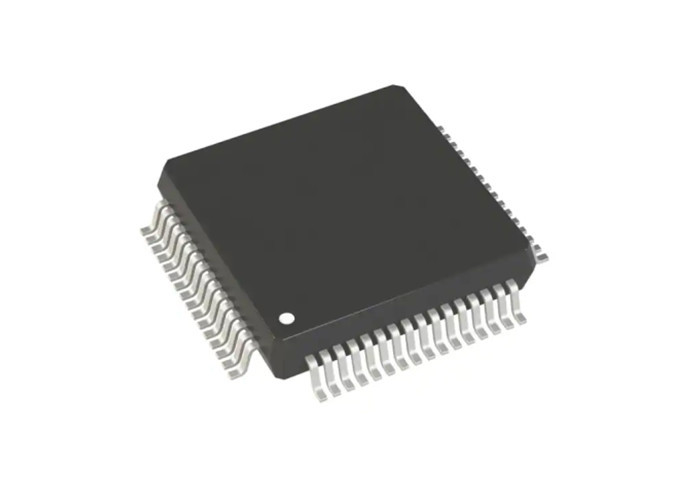

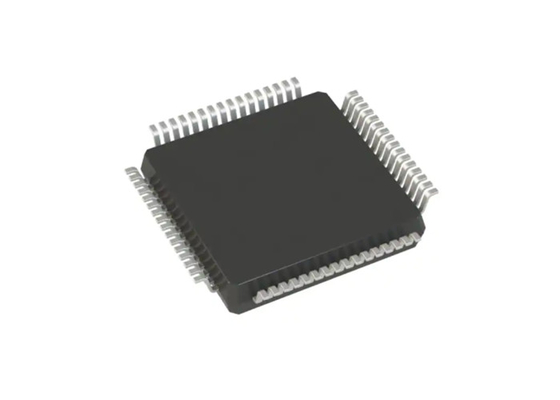

8 کانال AD7606BSTZ سیستم اکتساب داده سنکرون 16 بیتی LQFP64

8 کانال AD7606BSTZ سیستم اکتساب داده سنکرون 16 بیتی LQFP64

توضیحات محصول AD7606BSTZ

AD7606BSTZ سیستم‌های اکتساب داده‌های آنالوگ به دیجیتال (DAS) 16 بیتی، نمونه‌برداری همزمان، با هشت، شش و چهار کانال هستند.هر قسمت شامل محافظ گیره ورودی آنالوگ، یک فیلتر ضد آلیاسینگ مرتبه دوم، یک تقویت کننده ردیابی و نگه داشتن، یک مبدل آنالوگ به دیجیتال تقریب متوالی توزیع مجدد شارژ 16 بیتی (ADC)، یک فیلتر دیجیتال انعطاف پذیر، یک مرجع 2.5 ولتی است. و بافر مرجع و رابط های سریال و موازی با سرعت بالا.

AD7606BSTZ از یک منبع تغذیه 5 ولتی کار می کند و می تواند سیگنال های ورودی دوقطبی ± 10 ولت و 5 ± ولت را در خود جای دهد در حالی که نمونه برداری با نرخ خروجی تا 200 kSPS برای همه کانال ها انجام می شود.مدار محافظ گیره ورودی می تواند ولتاژهای تا 16.5 ولت را تحمل کند. AD7606 بدون توجه به فرکانس نمونه برداری دارای امپدانس ورودی آنالوگ 1 MΩ است.عملکرد تک منبع، فیلتر روی تراشه و امپدانس ورودی بالا، نیاز به درایور آپ امپ و منابع دوقطبی خارجی را برطرف می کند.
فیلتر ضد نام مستعار AD7606BSTZ دارای فرکانس قطع 3 دسی بل 22 کیلوهرتز است و هنگام نمونه برداری در 200 kSPS، رد نام مستعار 40 دسی بل را ارائه می دهد.فیلتر دیجیتال منعطف پین رانده می شود، SNR را بهبود می بخشد و پهنای باند 3 دسی بل را کاهش می دهد.

مشخصات AD7606BSTZ

ویژگی های AD7606BSTZ

• 8/6/4 ورودی های نمونه برداری به طور همزمان
• محدوده ورودی آنالوگ دوقطبی واقعی: ± 10 ولت، 5 ± ولت
• سنجاق به پین ​​سازگار با پیشرفته ترین AD7606B
• منبع تغذیه آنالوگ 5 ولتی و VDRIVE 2.3 ولت تا 5 ولت
• راه حل کاملا یکپارچه جمع آوری داده ها
• حفاظت از گیره ورودی آنالوگ
• بافر ورودی با امپدانس ورودی آنالوگ 1 MΩ
• فیلتر آنالوگ antialiasing درجه دوم
• مرجع دقیق و بافر مرجع روی تراشه
• ADC 16 بیتی با 200 kSPS در همه کانال ها
• قابلیت Oversampling با فیلتر دیجیتال
• رابط موازی / سریال انعطاف پذیر
• سازگار با SPI/QSPI™/MICROWIRE™/DSP
• کارایی
• رتبه 7 کیلو ولت ESD در کانال های ورودی آنالوگ
• 95.5 دسی بل SNR، -107 دسی بل THD
• ±0.5 LSB INL، ±0.5 LSB DNL
• توان کم: 100 مگاوات
• حالت آماده به کار: 25 مگاوات
• محدوده دما: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
• بسته LQFP 64 سرب

برنامه های کاربردی AD7606BSTZ

• سیستم های نظارت و حفاظت از خطوط برق
• کنترل موتور چند فاز
• ابزار دقیق و سیستم های کنترل
• سیستم های موقعیت یابی چند محوره
• سیستم های جمع آوری داده ها (DAS)

بلوک دیاگرام عملکردی AD7606BSTZ

پیکربندی پین AD7606BSTZ
