تراشه مدار مجتمع MAX17260SEWL سیستم مدیریت باتری IC لیتیوم یون 9-WLP

MAX17260SEWL سیستم مدیریت باتری IC لیتیوم یون 9-WLP

توضیحات کلی

MAX17260SEWL یک IC سوخت سنج با قدرت بسیار پایین است که الگوریتم Maxim ModelGauge TM m5 را پیاده سازی می کند.IC یک بسته باتری تک سلولی را نظارت می کند و از هر دو سمت بالا و پایین پشتیبانی می کند.

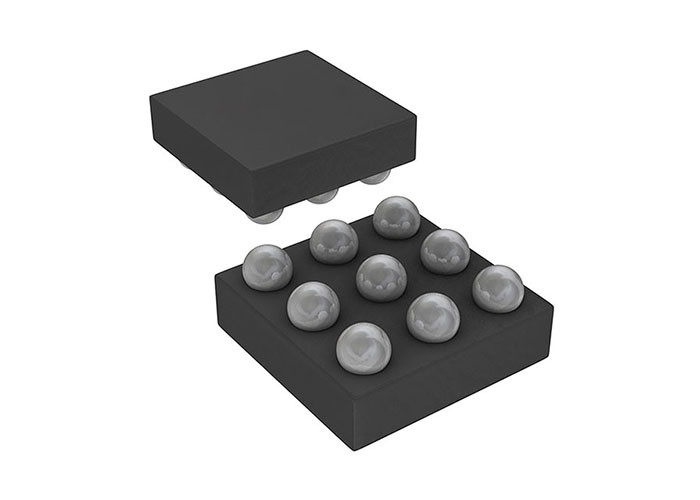

IC اندازه گیری دقیق جریان، ولتاژ و دمای را فراهم می کند. دمای بسته باتری با استفاده از یک سنسور دمای داخلی یا ترمیستور خارجی اندازه گیری می شود.یک رابط دو سیم I2C دسترسی به داده ها و ثبت کنترل را فراهم می کندIC در بسته های کوچک 0.4mm بدون سرب، 1.5mm x 1.5mm، بسته WLP 9 پین و بسته TDFN 3mm x 3mm، 14 پین موجود است.

مزایا و ویژگی های آن
مدل اندازه گیری m5 EZ
هیچ ویژگی لازم برای عملکرد EZ نیست
مقاومت در برابر تغییرات باتری
خطای نزدیک به ولتاژ خالی را از بین می برد
حذف کشش Coulomb Counter
تعویض سن، جریان و دمای هوا
نیاز به حالت خالی، پر یا بیکار ندارد
جریان کار کم 5.1μA
سنجش دقیق جریان
گزینه سنجش سمت بالا یا سمت پایین
محدوده مقاومت حس گسترده: 1mΩ تا 1000mΩ
سنجش رد با جبران دما
از Li+ و انواع آن از جمله LiFePO4 پشتیبانی می کند
ترمیستور یا دمای داخلی ±1°C
قدرت پویا ظرفیت قدرت را در طول تخلیه تخمین می زند
زمان خالی شدن و زمان کامل شدن
پیش بینی ظرفیت باقی مانده تحت بار نظری
نیازی به کالیبراسیون نیست
شاخص هشدار برای تغییر ولتاژ، SOC، دمای، جریان و 1٪ SOC

درخواست ها
وسایل پوشیدنی، ساعت های هوشمند
تبلت ها، لپ تاپ های دو در یک
هدست بلوتوث
نظارت بر سلامت و تناسب اندام
دوربین های دیجیتال، ویدئویی و اکشن
دستگاه های پزشکی
کامپیوترهای دستی و ترمینال ها
اسپیکرهای بی سیم
اتوماسیون خانه و ساختمان، سنسورها
بازیگرهای قابل حمل
اسباب بازی

نمودار مدار ساده سوخت سنج
